遺構PEAKIT作成サービス
遺構PEAKIT作成サービスの特長
遺構PEAKIT作成サービスとは、発掘現場で遺構をまるごと3次元計測し、PEAKITを作成して納入するサービスです。遺構PEAKIT作成サービスは、壊される遺跡の構造を3次元アーカイブできるだけでなく、効率的な記録作業を実現します。調査現場での作業を速やかに進められる画期的な手法としてご好評頂いています。
「遺構PEAKIT」「立体遺構図」とは?
遺構PEAKITとは、任意のピッチで計測された遺構の3次元データから生成される完全な正射投影、多面展開の形状解析画像です。解析は独自のアルゴリズム(特許)を用い、遺構表面の起伏情報を鮮明に抽出することに成功しています。
遺構計測の場合、3次元データから2種類の画像を作成します。ひとつはトレース時に素図として利用するための「PEAKIT」で、もう一つは、デジタル画像での公開を前提とした「立体遺構図」です。「立体遺構図」は標高段彩処理や任意の断面図を配置し、全体の体裁を整えたものです。
遺構PEAKIT作成サービスの活用方法
遺構PEAKIT作成サービスは、環状列石、配石炉、敷石住居などの配石遺構などの複雑な構造をもつ遺構、あるいは城郭の石垣や石塁、横穴や岩陰、洞窟の壁面など、そもそも記録図作成が困難な遺構などに特に効果を発揮します。また水田址のミリ刻みの高密度コンタ図なども驚くほど速く簡単に作成ですることができます。
最終的にPEAKITをトレースして線画にするケースと、3次元データから生成する「立体遺構図」そのまま活用されるケースがありますが、遺構に関しては後者のケースが多数を占めています。
ワークフロー
遺構PEAKIT作成サービスにはA,B2通りの納入形態があります。Aはデジタル画像のまま納入するもので、Bはトレース図までを含むものです。

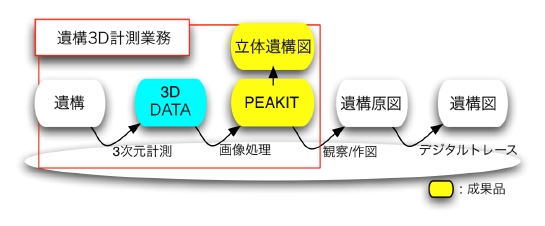

遺構PEAKIT作成サービス A
工程は以下のとおりです。
1)現場での事前打ち合わせ。
2)3次元計測し「3次元データ」を作成する。
3)3次元データに対しデータ処理を行ない「PEAKIT」および「立体遺構図」を作成し納入する。

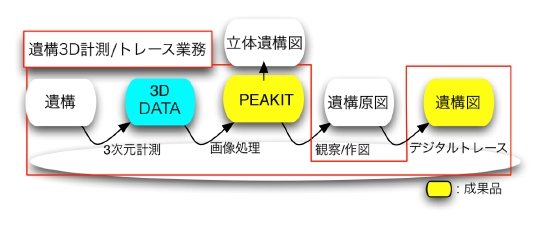

遺構PEAKIT作成サービス B
工程は以下のとおりです。
1)現場での事前打ち合わせ。
2)3次元計測し"CORE DATA"を作成する。
3)"CORE DATA"に対しデータ処理を行ない「PEAKIT」を作成する。
4)お客様側でPEAKITをもとに現場で観察/作図を行ない「遺構原図」を作成する。
5)遺構原図を参照し、Adobe Illustratorで「遺構図」を作成し納入する。
調査面積が大きい場合は複数日にわたって計測を行ないます。その場合、初日計測した範囲のPEAKITを3日目に納入し、2日目に計測した範囲のPEAKITを4日目に納入するという形で、2日以内に原図作成用のPEAKITを準備して納入します。このように計測が完全に終了しなくとも、現場での原図作成を並行させて速やかに行なえるように対処します。全ての遺構原図がそろった段階でそれぞれの原図の位置合わせを行ない、トレース作業へと進みます。
工期
工期は以下のペースを目安としてください。工期は遺構の性格や難易度によって、あるいは混みあい状況によっても変化しますが、お客様側での状況を考慮し、納入形態に関してはできるだけ柔軟に対応するよう心がけておりますのでご相談ください。

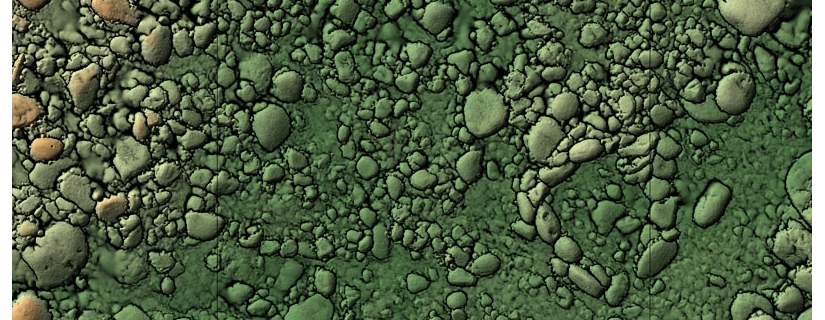

配石遺構の場合 (本ページ上図のようにな礫密度が極めて高いケース)
3次元計測 200平方メートル/日
PEAKIT作成 200平方メートル/2日
トレース図作成 400平方メートル/月(遺構原図を返却頂いてからの日数となります)
立体遺構図作成 計測日から1ヶ月以内
石垣の場合
3次元計測 100平方メートル/日
PEAKIT作成 100平方メートル/2日
トレース図作成 200平方メートル/月(遺構原図を返却頂いてからの日数となります)
立体遺構図作成 計測日から1ヶ月以内
制約条件
(1)3次元レーザープロファイラの特性上、ピット群などのネガティヴな要素で構成される遺構ではピットの壁面や底面においてレーザー光の陰が生じ安く、良好なデータが採取できませんのでご了承ください。
(2)3次元レーザープロファイラは、遺構の形情報及び色情報を採取可能ですが、色情報は解像度が粗く、当社標準仕様での解析処理には利用いたしませんので、ご了承ください。
(3)また現在の受託可能なエリアは東北地方6県に限定させて頂きますのでご了承ください。それ以外のエリアの場合は別途ご相談ください。
